| ■スクリュープレス |
|
円筒状のスクリーンの中にスクリューが設置され、スクリュー軸が出口に向かって次第に太くなっていることにより１ピッチの容積が徐々に小さくなり、原料が圧縮されるようになっております。
この圧縮により分離液はスクリーンの穴より搾り出され、下部ろ液受け皿にて集合されて機外へ排出されます。
原料排出部にはスプリング（空圧又は油圧）によって押付けられた出口コーンがあり、脱水ケーキが所定の濃度になりますとスクリューによる押し出し力がスプリングによる押し付け力より大きくなる事により出口コーンが後退して脱水ケーキが排出されます。
処理物によっては加温することにより脱液率が向上する脱水物もあります。 この場合には、スクリュー内部は空洞になっておりますので蒸気を供給することにより脱水物を間接加熱できる構造に出来ます。（パテント取得済み）
|
|
|
|
| ■フィルタープレス |
| フィルタープレスは、泥水シールド工事をはじめ、骨材製造プラント、鉱工業他、一般産業機械にいたるまで、あらゆる分野で活用できる脱水機です。自動開枠装置を完備して取り扱いにも簡素化を実現しました。。 |
■KPI型
 ■特長
①濾板材質は、鉄板と樹脂でできている
②長さ方向の寸法が極めて短い
③従来の合板濾板に比べ、優れた耐久力をもつ |
仕様
|
KPI-1150 |
KPI-1500 |
| 濾過室数 |
75 |
100 |
125 |
75 |
100 |
125 |
| 濾過面積㎡ |
150 |
200 |
250 |
261 |
348 |
485 |
| 濾過容量m3 |
2.25 |
3.0 |
3.75 |
3.92 |
5.22 |
6.53 |
| ケーキ寸法mm |
1000×1000×30 |
1320×1320×30 |
| ケーキ1枚容積㍑ |
30 |
52.2 |
| 濾過圧力kg/c㎡ |
5.8～7 |
5.8～7 |
| 電動機kw |
5.2 |
6.7 |
| 機械重量kg |
20,000 |
23,000 |
26,000 |
28,000 |
33,000 |
38,000 |
| 全長mm |
9,490 |
10,540 |
11,590 |
9,780 |
10,880 |
11,980 |
| 全幅mm |
3,550 |
3,550 |
3,550 |
3,900 |
3,900 |
3,900 |
| 全高mm |
1,825 |
1,825 |
1,825 |
2,200 |
2,200 |
2,200 |
| 架台長さmm |
4,983 |
6,033 |
7,083 |
5,490 |
6,590 |
7,690 |
| 架台巾mm |
1,450 |
1,450 |
1,450 |
1,800 |
1,800 |
1,800 |
| 濾受移動mm |
1,325 |
1,325 |
1,325 |
1,625 |
1,625 |
1,625 |
|
|
■KPP型
 ■特長
①濾板材質は、合板である
②従来のアピトン製に比べて伸縮性が無いため、丈夫である
③軽量で、安価である |
仕様
|
KPP-1150 |
KPP-1500 |
| 濾過室数 |
50 |
75 |
100 |
50 |
75 |
100 |
| 濾過面積㎡ |
100 |
150 |
200 |
174 |
261 |
348 |
| 濾過容量m3 |
1.5 |
2.25 |
3.0 |
2.61 |
3.92 |
5.22 |
| ケーキ寸法mm |
1000×1000×30 |
1320×1320×30 |
| ケーキ1枚容積㍑ |
30 |
52.2 |
| 濾過圧力kg/c㎡ |
5.8～7 |
5.8～7 |
| 電動機kw |
5.2 |
6.7 |
| 機械重量kg |
12,000 |
15,000 |
18,000 |
19,000 |
22,000 |
25,000 |
| 全長mm |
9,798 |
11,548 |
12,000 |
10,250 |
12,000 |
12,000 |
| 全幅mm |
3,550 |
3,550 |
3,550 |
4,060 |
4,060 |
4,060 |
| 全高mm |
1,475 |
1,475 |
1,475 |
2,150 |
2,150 |
2,150 |
| 架台長さmm |
5,298 |
7,048 |
8,798 |
5,850 |
7,600 |
9,350 |
| 架台巾mm |
1,450 |
1,450 |
1,450 |
1,800 |
1,800 |
1,800 |
| 濾受移動mm |
1,325 |
1,325 |
1,325 |
1,625 |
1,625 |
1,625 |
|
|
|

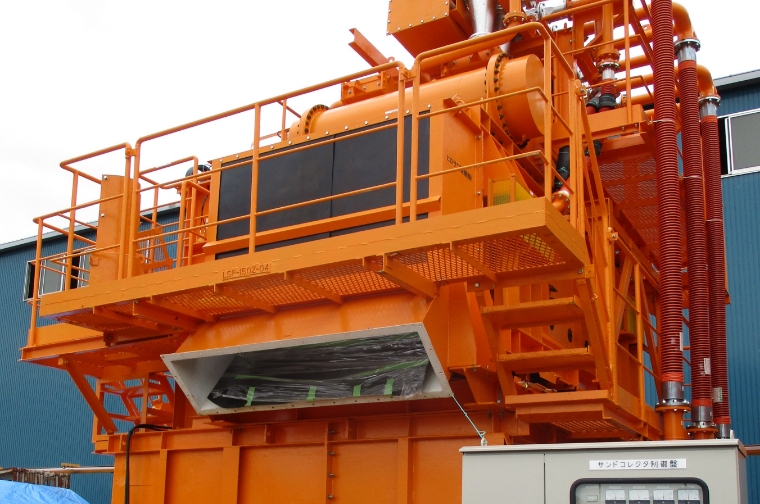

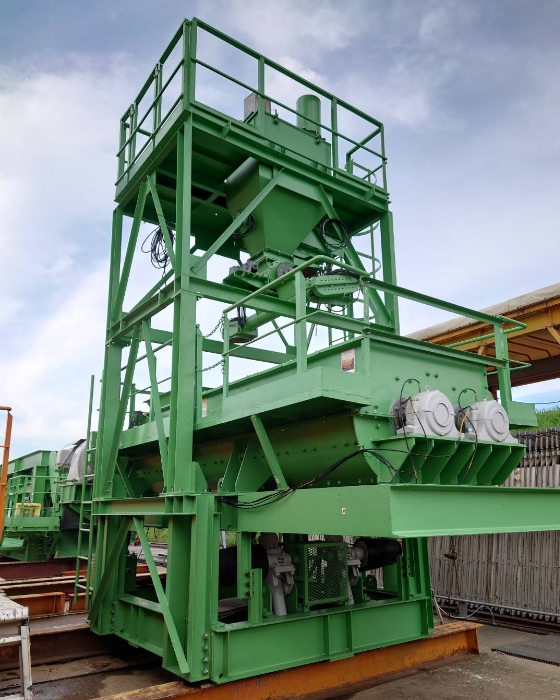

| ■サンドコレクター |

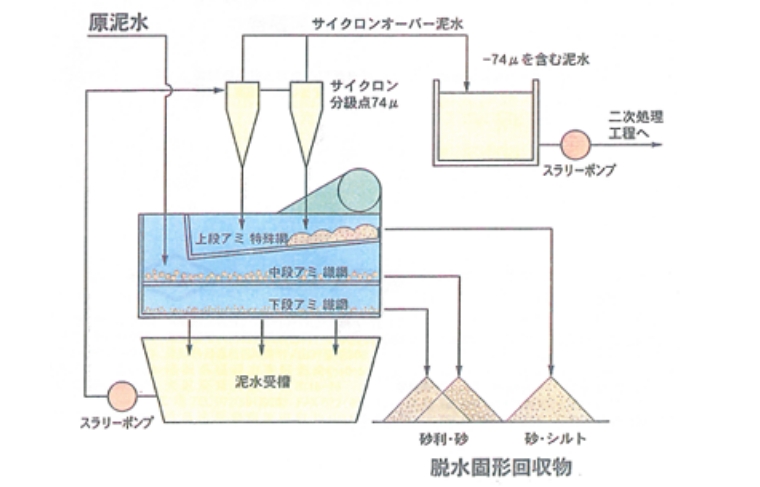

■システムフロー |
■用途例
①泥水シールド工事
トンネル掘削泥水の一次処理機として使用し、泥水中の砂利、砂等を脱水回収します。サンドコレクターで
回収できなかったサイクロンオーバー泥水は二次処理機フィルタープレスなどで脱水回収します。
②地中連続壁工法
大容量土砂分離機として、サイクロンの台数を12基・15基・18基と処理泥水量に合わせて、最大14ｍ3/min
に対応します。
③泥水中間処理工場
バキューム車等で回収運搬されてきた泥水をピットに受入れ、ポンプでサンドコレクターに投入し、
砂利・砂・シルト（微粒子）を脱水回収します。回収材は骨材として販売も可能です。
④骨材製造工場
採掘岩石等を破砕・選別する工程において骨材洗浄水に含まれる砂・微粒子をサンドコレクターで、脱水回収します。 |
| ■サンドコレクター能力表 |
| 型式 |
処理水量
（m3/min） |
サイクロン台数
KT-230型 |
サイクロンポンプ台数
SPL-100C |
スクリーン
（W×L×段数） |
排土能力
（t/h）max |
| LSP-50W |
3.4 |
4 |
2（18.5kw/台） |
870×3200×2 |
50 |
| LSP-100W |
5.1 |
6 |
3（18.5kw/台） |
1280×3200×2 |
75 |
| 6.8 |
8 |
4（18.5kw/台） |
| LSP-100Z |
5.1 |
6 |
3（18.5kw/台） |
1280×3200×3 |
75 |
| LSP-150W |
5.1 |
6 |
3（18.5kw/台） |
1690×3600×2 |
100 |
| 6.8 |
8 |
4（18.5kw/台） |
| LSP-150Z |
5.1 |
6 |
3（18.5kw/台） |
1690×3600×3 |
100 |
| 6.8 |
8 |
4（18.5kw/台） |
| 10 |
12 |
4（22.0kw/台） |
| 12 |
15 |
5（22.0kw/台） |
| 14 |
18 |
6（22.0kw/台） |
| LSP-150ZA |
5.1 |
6 |
3（18.5kw/台） |
1690×3600×3 |
140 |
| 6.8 |
8 |
4（18.5kw/台） |
| 10 |
12 |
4（22.0kw/台） |
| 12 |
15 |
5（22.0kw/台） |
| 14 |
18 |
6（22.0kw/台） |
| LSP-200A |
14 |
18 |
6（22.0kw/台） |
1690×3600（上・中段）
1500×3000（下段） |
320 |
|
|
