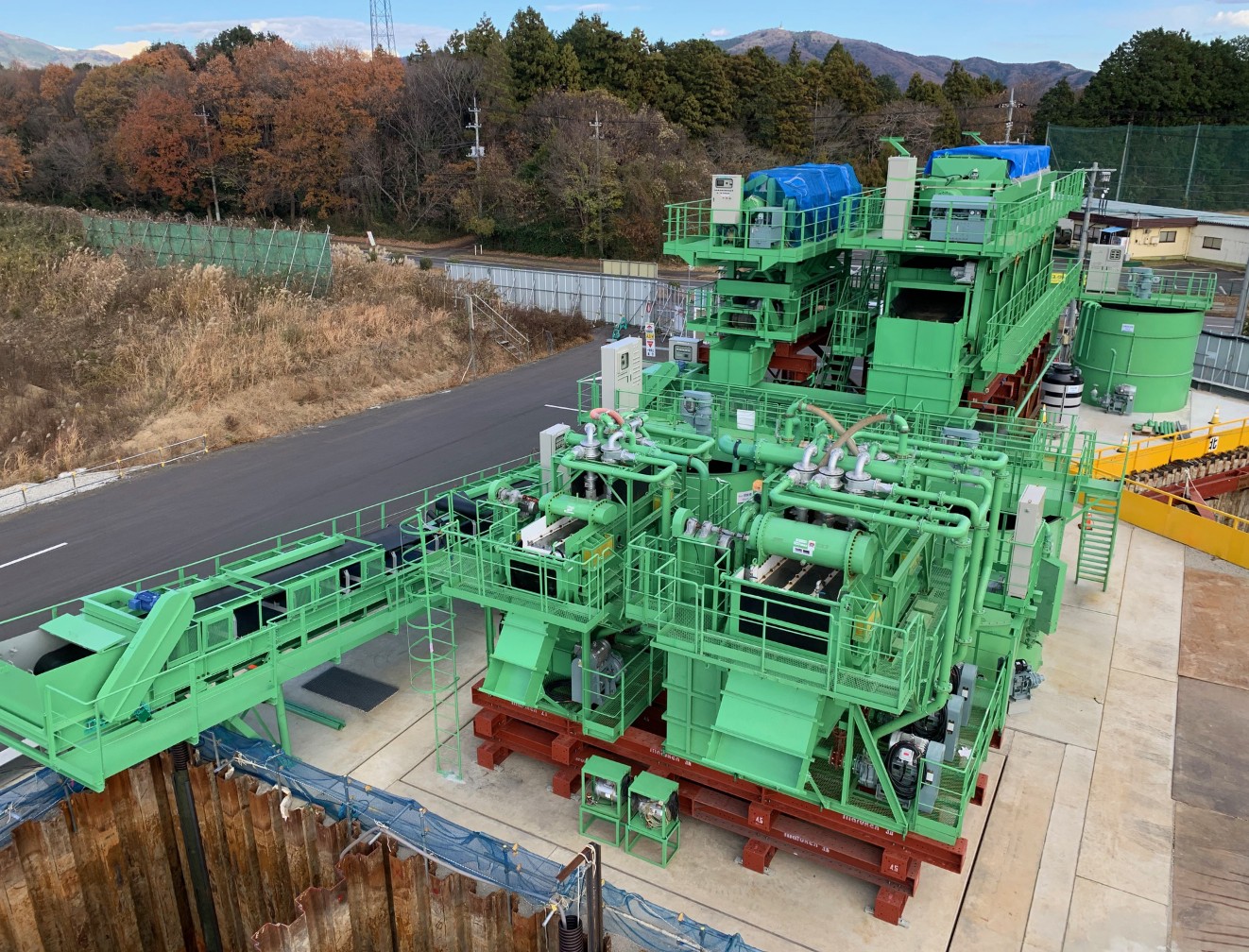

泥水処理設備
特長

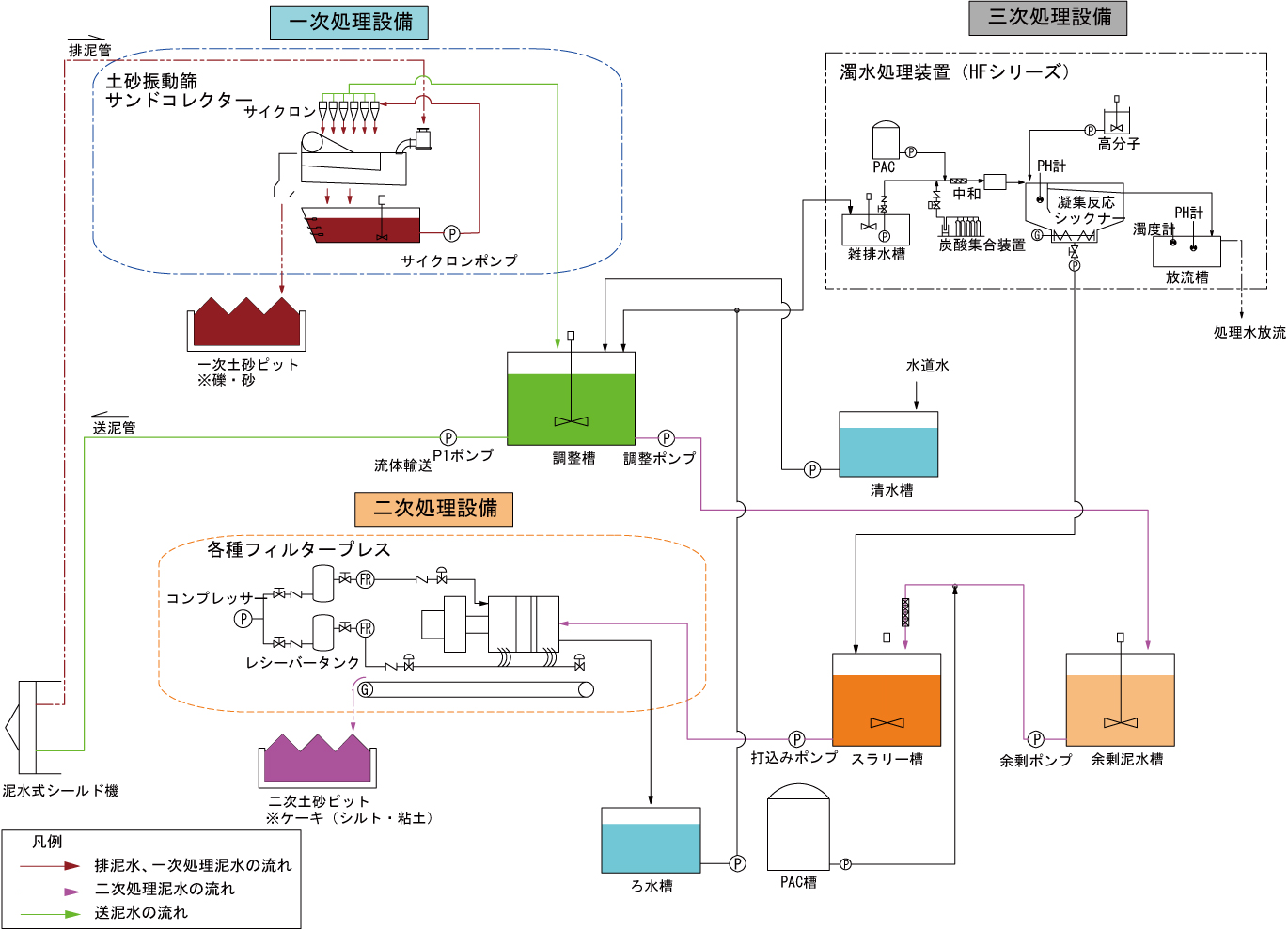

■泥水処理設備フローシート

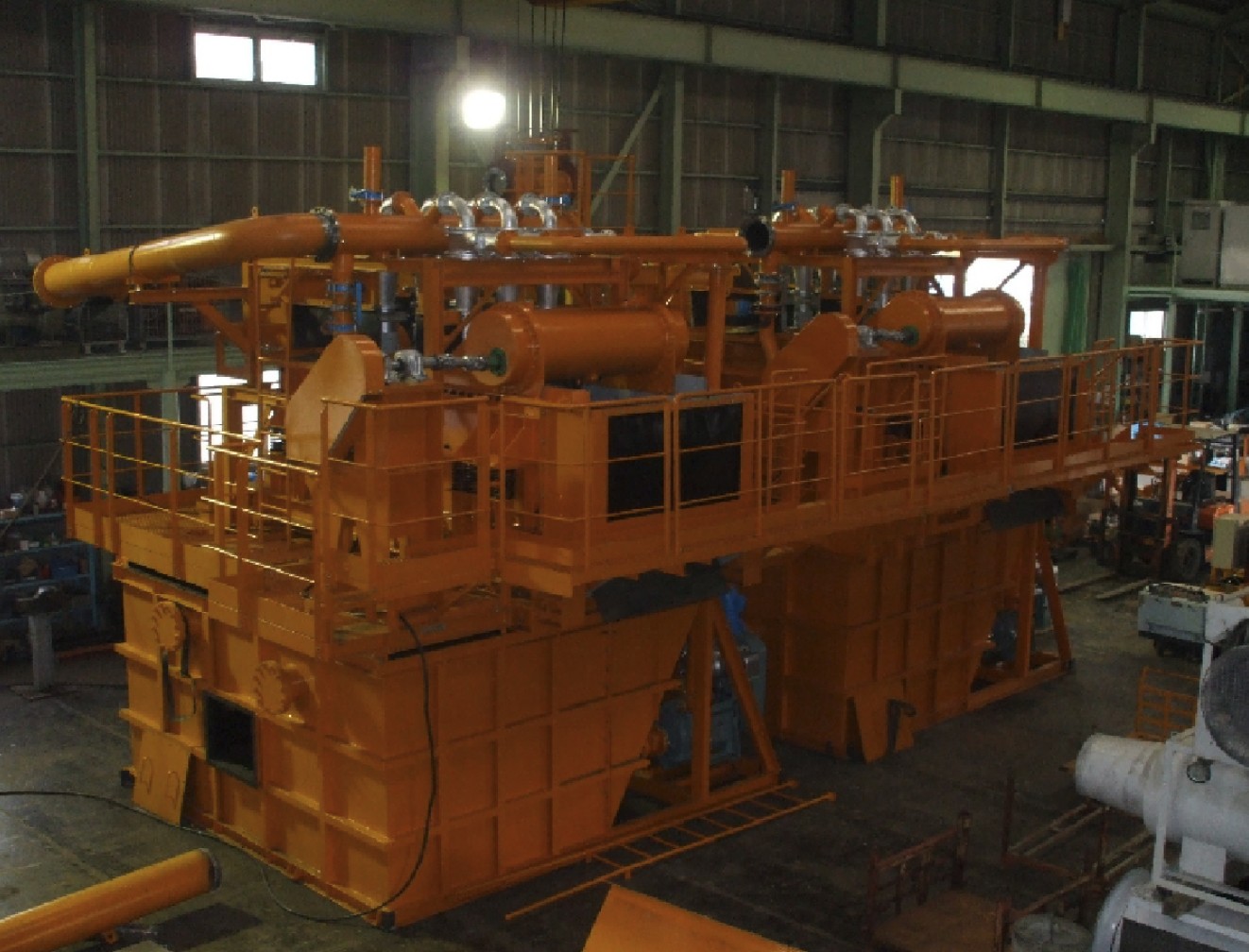

サンドコレクター
(LSP-150Z) ※一次処理設備
特長
排泥水は、中段網（目開20mm）に入り振動にて20mm以上の礫及び固形物を排出します。それらの網目を通過した泥水は泥水受槽の入り、スラリーポンプにてサイクロンに圧送します。サイクロンの遠心分離効果による分級点は、0.075mmとし砂は、サイクロンアンダーとして上段網にて回収・搬出します。また、泥水中のシルト粘土分は、サイクロンオーバーとして、調整槽に戻され、比重管理の上、二次処理設備にて処理されます。
サンドコレクター仕様
| 型式 | 用途 | 処理水量 m3/min（max） |
サイクロン 台数 KT-230型 |
サイクロン ポンプ台数 SPL-100C |
処理能力 （乾砂重量） t/h（max） |
|---|---|---|---|---|---|
| LSP-50W2D※1 | 泥水処理設備 | 3.4 | 4 | 2（18.5*2=37kw） | 50 |
| LSP-100W2D | 泥水処理設備 | 5.1 | 6 | 3（18.5*3=55.5kw） | 75 |
| 6.8 | 8 | 4（18.5*4=74kw） | |||
| LSP-100Z3D※2 | 泥水処理設備 | 5.1 | 6 | 3（18.5*3=55.5kw） | 75 |
| 6.8 | 8 | 4（18.5*4=74kw） | |||
| LSP-150Z3D | 泥水処理設備 | 5.1 | 6 | 3（18.5*3=55.5kw） | 100 |
| 6.8 | 8 | 4（18.5*4=74kw） | |||
| 8.5 | 10 | 5（18.5*5=92.5kw） | |||
| 地中連続壁 | 10 | 12 | 4（22*4=88kw） | ||
| 12 | 15 | 5（22*5=110kw） | |||
| 14 | 18 | 6（22*6=132kw） |
- 2段網（前処理・礫対応なし）
- 3段網（前処理・礫対応あり）

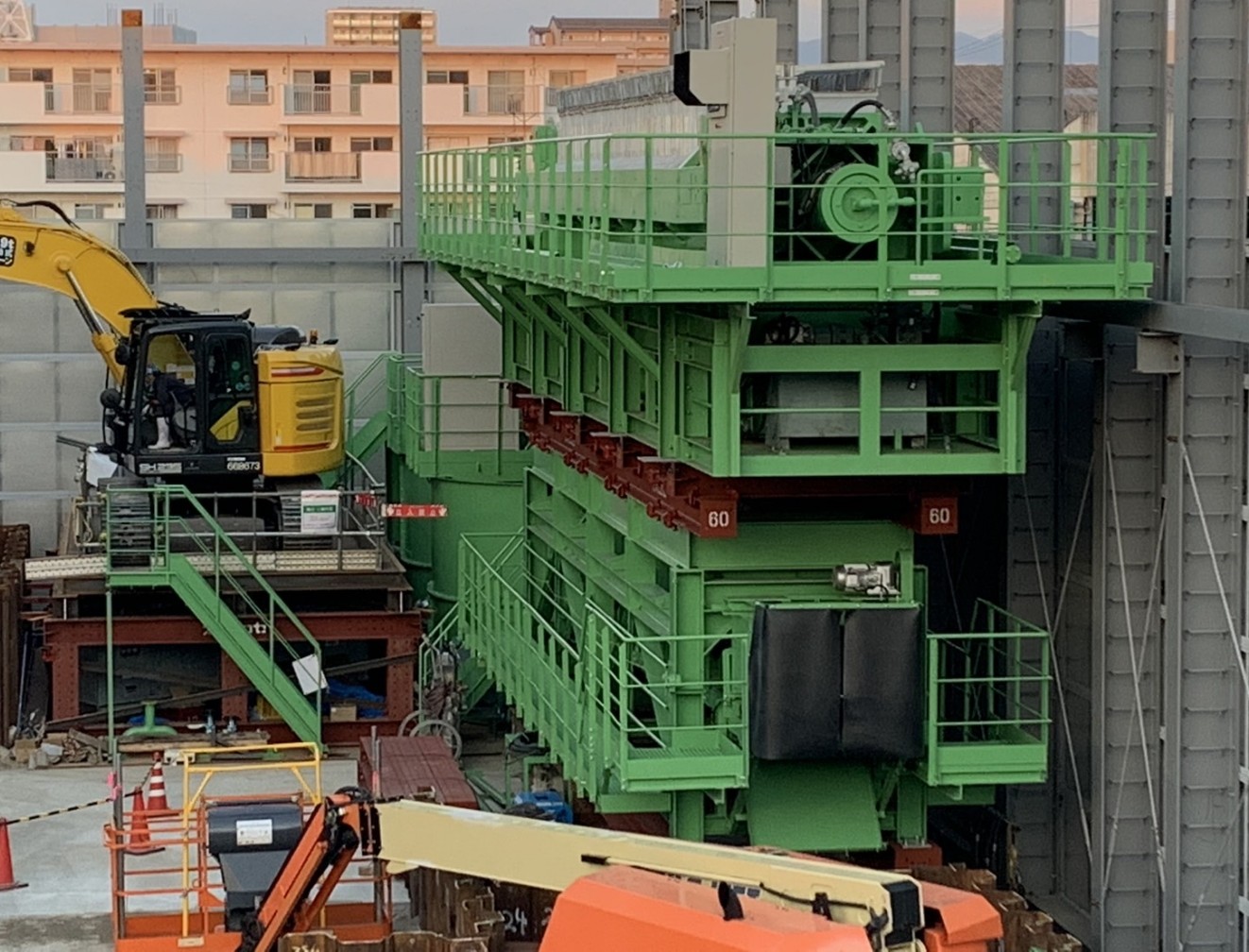

フィルタープレス
※二次処理設備
特長
一次処理設備では取り切れなかった泥水中に溶け込んだシルト粘土を減容化のために脱水処理し、固形物は脱水ケーキとして回収・搬出します。搾り水（ろ水）は、三次処理設備にて処理されます。
加圧プレスと圧搾プレスの比較表
| 加圧プレス | 圧搾プレス | |
|---|---|---|
| 構造 | ポンプ圧力によりケーキを生成 | ポンプ圧力＋エア圧力によりケーキを生成 |
| サイクルタイム | 120min | 70min |
| ケーキ含水率※ | 40.0% | 35.0〜37.5% |
| 濾板 | 鋼板製 | 樹脂製 |
| 濾液排出 | 濾板下部より排出（移動皿orBCにて受ける） | 濾板内部を通りプレス（押し枠より排出） |
- 弊社の実績ベースであり、土質条件及び凝集剤により、異なる可能性があることをご了承願います。
フィルタープレス仕様
| 型式 | 仕様 | 処理能力 (ケーキ量)m3/回 |
||
|---|---|---|---|---|
| 本体 | 引出コンベヤ | |||
| 圧搾式 | MDF2000-W | □2000×104室 ※自動濾布洗浄機付き | 1600W×13.5mL | 13.0 |
| MDF1500-W | □1500×106室 ※自動濾布洗浄機付き | 1400W×12.9mL | 7.3 | |
| KMP1500 | □1500×106室 | 900W×10.5mL | ||
| 標準加圧式 | MF2000 | □2000×125､136室 | 1600W×11mL | 16.0 |
| MF2000-W | □2000×120室 ※自動濾布洗浄機付き | 1600W×11mL | ||
| SFP2000 | □2000×130室 | 1600W×11mL | ||
| CP2000 | □2000×125室 | 1600W×11mL | 14.0 | |
| CP1500 | □1500×135室 | − | 9.0 | |
| MF1500-W | □1500×75室 ※自動濾布洗浄機付き | 900W×8.5mL | 4.0 | |
| □1500×68室 ※自動濾布洗浄機付き | − | |||
| MF1500 | □1500×75室 | 900W×6.0mL | ||
| KP1150 | □1150×69室 | 750W×5.5mL | 2.0 | |

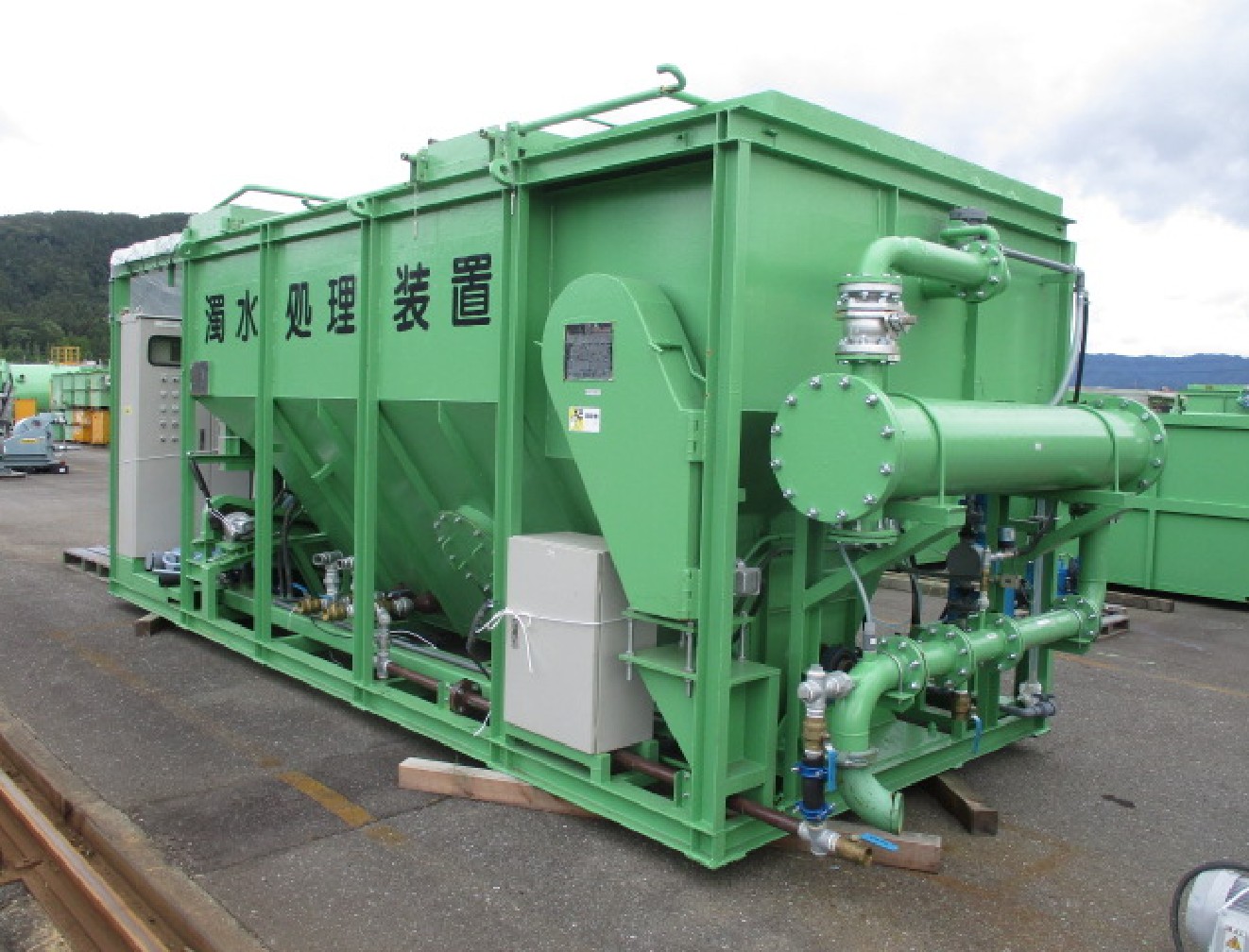

濁水処理装置
※三次処理設備
特長
二次処理設備で排出された搾り水（ろ水）を、炭酸ガスによりPH中和処理を行います。その後、PAC及び高分子等の凝集剤を添加して濁度処理を行い下水及び河川等に放流します。
加圧プレスと圧搾プレスの比較表
| 型式 | 仕様 | 処理能力 m3/h |
|---|---|---|
| HF-30D | シックナー 2,200W×3,240L×2,300H ・急速混合気、緩速攪拌槽 ・スパイラル掻き寄せ機 ・高分子溶解槽 内臓500L×2槽（撹拌機付） ・界面制御、界面計、操作盤 返送汚泥ポンプ 凝集剤注薬ポンプ 高分子剤注薬ポンプ 炭酸集合装置 5本立 気化器40kg/H 炭酸中和装置 原水中和型 pH電極 電動弁 炭酸注入ノズル 逆止弁 引抜ポンプ |
20 |
| HF-50D | シックナー 2,200W×4,240L×2,300H ・急速混合気、緩速攪拌槽 ・スパイラル掻き寄せ機 ・高分子溶解槽 内臓500L×2槽（撹拌機付） ・界面制御、界面計、操作盤 返送汚泥ポンプ 凝集剤注薬ポンプ 高分子剤注薬ポンプ 炭酸集合装置 5本立 気化器40kg/H 炭酸中和装置 原水中和型 pH電極 電動弁 炭酸注入ノズル 逆止弁 引抜ポンプ |
30 |

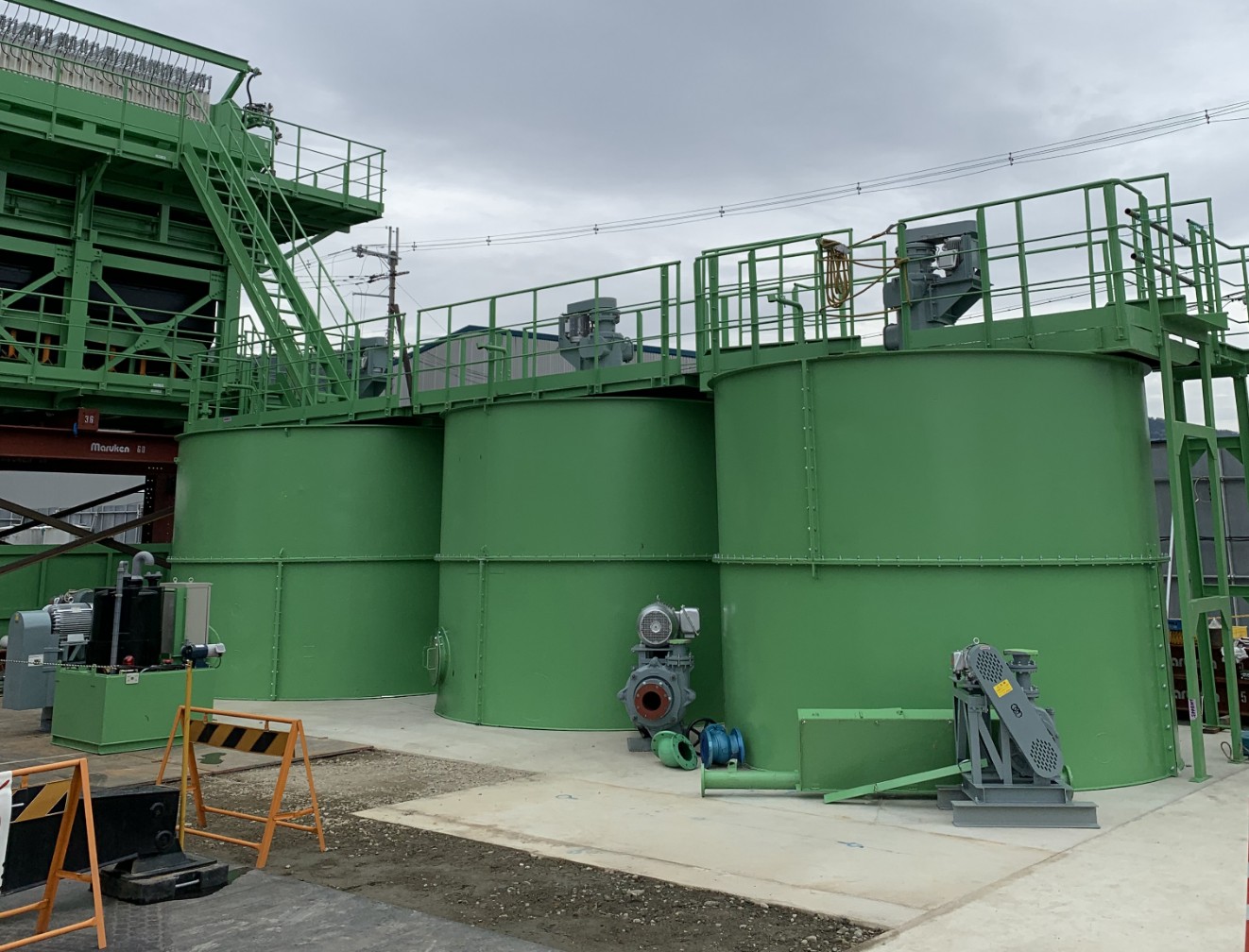

円形水槽
特長
泥水処理設備における泥水の循環・貯泥を行います。泥水の沈降分離を防止するための攪拌機能を擁しており、大容量でもストック可能な組立式となっています。
円形水槽仕様
| 容量（m3） | 寸法（mm） |
|---|---|
| 200 | φ6,000×7,050H |
| 170 | φ6,000×6,000H |
| 150 | φ5,200×7,050H |
| 120 | φ5,200×6,000H |
| 110 | φ6,000×4,000H |
| 80 | φ5,200×4,000H |
| 60 | φ4,400×4,000H |
| 45 | φ4,400×3,060H |
| 36 | φ4,000×3,060H |
| 30 | φ3,600×3,060H |
| 20 | φ3,000×3,060H |
| 12 | φ2,300×3,060H |
| 6 | φ1,920×2,300H |
| 3 | φ1,600×1,800H |
- 撹拌機及びデッキ取付可能となっております。
